ทำความเข้าใจกับ PLC การเขียนโปรแกรมสำหรับงาน Automation

ในยุคที่โรงงานอุตสาหกรรมมุ่งสู่ระบบ Automation มากขึ้น การทำความเข้าใจ Programmable Logic Controller (PLC) ถือเป็นพื้นฐานสำคัญสำหรับช่างเทคนิค วิศวกร และผู้ที่ต้องการทำงานด้านระบบควบคุมอัตโนมัติ

เพราะ PLC คือหัวใจในการควบคุมเครื่องจักรให้ทำงานได้อย่างแม่นยำ มีเสถียรภาพ และสามารถปรับเปลี่ยนการทำงานผ่านการเขียนโปรแกรมได้อย่างยืดหยุ่น

สำหรับผู้ที่ต้องการเริ่มต้นเรียนรู้อย่างถูกต้อง การอบรม PLCจะช่วยให้เข้าใจทั้งหลักการทำงาน โครงสร้างของระบบ และการเขียนโปรแกรมตั้งแต่พื้นฐาน ซึ่งสามารถนำไปต่อยอดในการใช้งานจริงได้อย่างมีประสิทธิภาพ

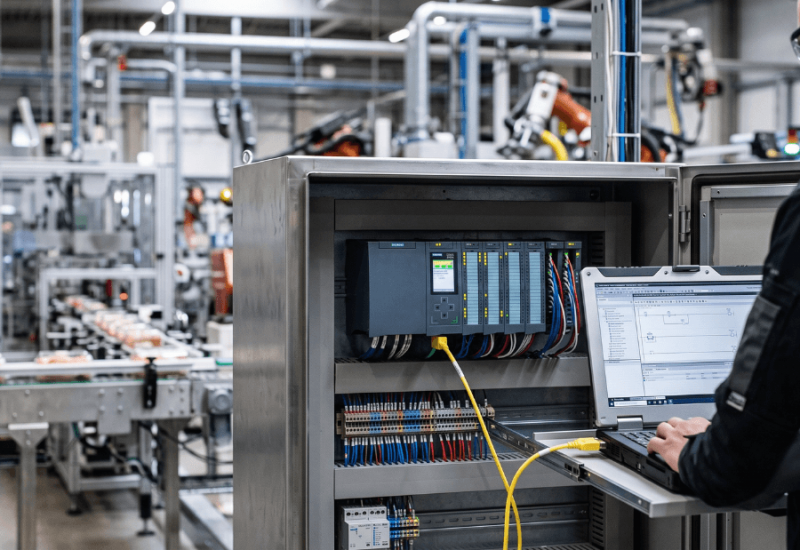

PLC คืออะไร

PLC หรือ Programmable Logic Controller คือ อุปกรณ์ควบคุมการทำงานของเครื่องจักรและกระบวนการผลิตในโรงงานอุตสาหกรรม โดยถูกออกแบบมาเพื่อทดแทนระบบรีเลย์แบบเดิม

ทำให้สามารถควบคุมลำดับการทำงานผ่านโปรแกรมได้อย่างยืดหยุ่น อีกทั้งยังรองรับการทำงานในสภาพแวดล้อมอุตสาหกรรมที่มีทั้งฝุ่น ความร้อน การสั่นสะเทือน และสัญญาณรบกวนทางไฟฟ้าได้ดีกว่าคอมพิวเตอร์ทั่วไป

ปัจจุบัน PLC ถูกนำไปใช้งานในหลากหลายอุตสาหกรรม เช่น สายการผลิตอาหาร เครื่องดื่ม ยานยนต์ อิเล็กทรอนิกส์ ระบบบำบัดน้ำ ระบบลำเลียงสินค้า รวมถึงระบบควบคุมอาคารอัตโนมัติ

หลักการทำงานของ PLC

หลักการทำงานของ PLC อาศัยกระบวนการที่เรียกว่า Scan Cycle ซึ่งทำงานเป็นรอบอย่างต่อเนื่อง โดยแบ่งออกเป็น 3 ขั้นตอนหลัก ได้แก่

1 - อ่านค่าจาก Input

PLC รับข้อมูลจากอุปกรณ์ภาคสนาม เช่น ปุ่มกด (Push Button) เซนเซอร์ (Sensor) หรือลิมิตสวิตช์ (Limit Switch)

2 - ประมวลผลคำสั่ง

CPU จะนำข้อมูลที่ได้รับมาเปรียบเทียบกับโปรแกรมที่ผู้ใช้ออกแบบไว้ เพื่อประมวลผลตามเงื่อนไขของระบบ

3 - ส่งคำสั่งไปยัง Output

เมื่อประมวลผลเสร็จ PLC จะสั่งงานอุปกรณ์ปลายทาง เช่น มอเตอร์ โซลินอยด์วาล์ว หลอดไฟ หรือรีเลย์ ให้ทำงานตามเงื่อนไขที่กำหนดไว้

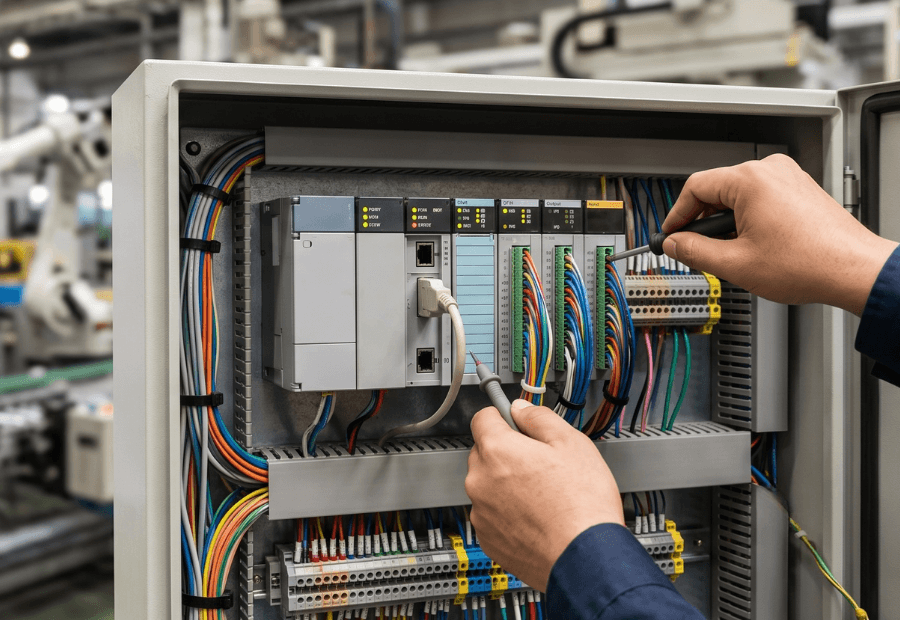

CPU, Input และ Output คืออะไร

องค์ประกอบหลักของ PLC สามารถแบ่งออกได้เป็น 3 ส่วนสำคัญ ได้แก่

CPU (Central Processing Unit)

CPU เปรียบเสมือนสมองของ PLC ทำหน้าที่ประมวลผลคำสั่งทั้งหมด รวมถึงจัดการหน่วยความจำและควบคุมการทำงานของระบบ

Input Module

Input ทำหน้าที่รับสัญญาณจากอุปกรณ์ภายนอก ไม่ว่าจะเป็นสวิตช์ เซนเซอร์ หรืออุปกรณ์ตรวจจับต่าง ๆ ก่อนส่งข้อมูลเข้าสู่ CPU

Output Module

Output ทำหน้าที่ส่งสัญญาณจาก CPU ไปยังอุปกรณ์ที่ต้องการควบคุม เช่น มอเตอร์ อินเวอร์เตอร์ หลอดไฟ หรือวาล์วไฟฟ้า เพื่อให้เครื่องจักรทำงานตามโปรแกรมที่กำหนดไว้

การเข้าใจโครงสร้างทั้งสามส่วนนี้ ถือเป็นพื้นฐานสำคัญของการเขียนโปรแกรมและการวิเคราะห์ปัญหาในระบบ Automation ซึ่งผู้เรียนจำนวนมากมักเริ่มต้นจากการอบรม PLC เพื่อฝึกใช้งานกับอุปกรณ์จริงและเห็นภาพการทำงานของระบบได้ชัดเจนยิ่งขึ้น

Ladder Diagram คืออะไร

Ladder Diagram (LD) เป็นภาษาการเขียนโปรแกรม PLC ที่ได้รับความนิยมมากที่สุด เนื่องจากมีลักษณะคล้ายวงจรรีเลย์ไฟฟ้า ทำให้ผู้ที่มีพื้นฐานด้านไฟฟ้าสามารถเรียนรู้ได้ง่าย

โครงสร้างของ Ladder Diagram ประกอบด้วยเส้นรางแนวตั้งสองด้าน และเส้นแนวนอนที่แสดงลำดับตรรกะการทำงาน โดยใช้อุปกรณ์เสมือน เช่น Contact และ Coil เพื่อกำหนดเงื่อนไขในการสั่งงาน

ข้อดีของ Ladder Diagram คือ อ่านง่าย แก้ไขสะดวก และเหมาะกับการตรวจสอบปัญหาในเครื่องจักรจริง จึงยังเป็นภาษาหลักที่ใช้อย่างแพร่หลายในงานอุตสาหกรรม

การออกแบบ Logic เบื้องต้น

การเขียนโปรแกรม PLC ที่ดีไม่ได้เริ่มต้นจากการพิมพ์คำสั่ง แต่เริ่มจากการวิเคราะห์กระบวนการทำงานของเครื่องจักรอย่างเป็นลำดับ

แนวทางพื้นฐานในการออกแบบ Logic ได้แก่

• วิเคราะห์ลำดับการทำงานของระบบ (Sequence)
• กำหนดเงื่อนไขการรับสัญญาณ Input
• วางเงื่อนไขการสั่งงาน Output
• ใช้งาน Timer, Counter และ Memory ให้เหมาะสม
• ทดสอบโปรแกรมผ่าน Simulation ก่อนใช้งานจริง

เมื่อเข้าใจแนวคิดเหล่านี้แล้ว การพัฒนาโปรแกรมที่มีความซับซ้อนมากขึ้นจะทำได้ง่ายและเป็นระบบมากกว่า
